Les différents dessins étudiés ci dessous permettent de justifier les choix faits.
Ces choix sont le nombre de vues et le nombre de cotes nécessaires et suffisantes pour définir une pièce géométriquement.
Ces cotes sont necessaires pour définir la piece dans un logiciel de CAO comme SOLIDWORKS.

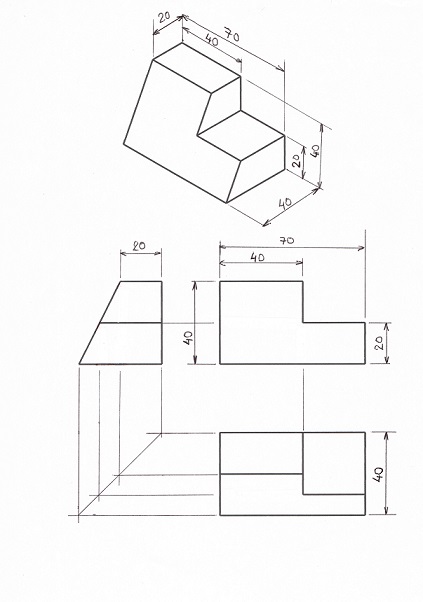

Ci dessus, les 3 vues permettent de définir complètement la géométrie de la pièce.
On remarque que le nombre de cote est minimal et suffisant.

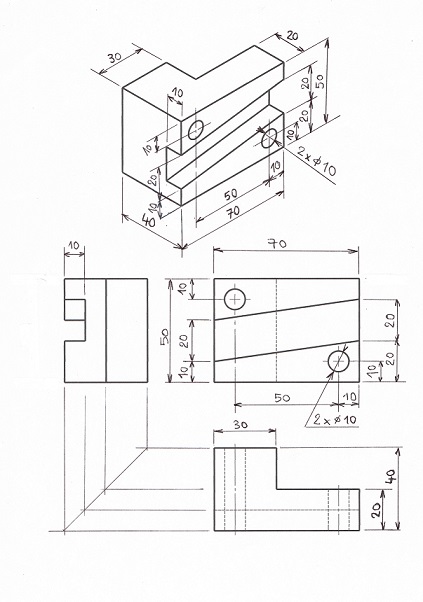

Ci dessus, dans cet exemple la pièce est complètement définie à l'aide des 3 vues.
Seul le diamètre des trous est coté le rayon est implicite

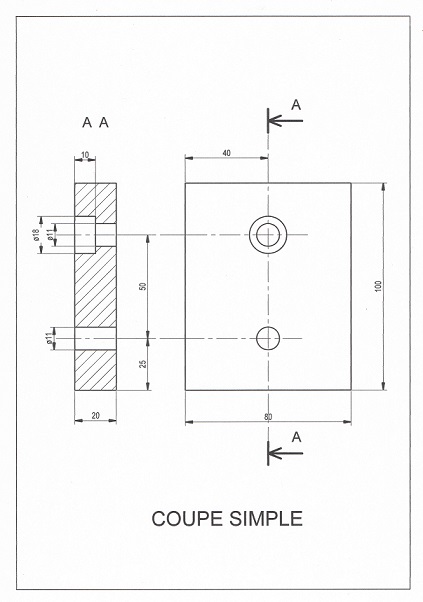

Ci dessus le choix de la coupe simple est fait pour coter la profondeur du lamage diamètre 18.
La cotation est encore minimale et suffisante pour la géométrie.

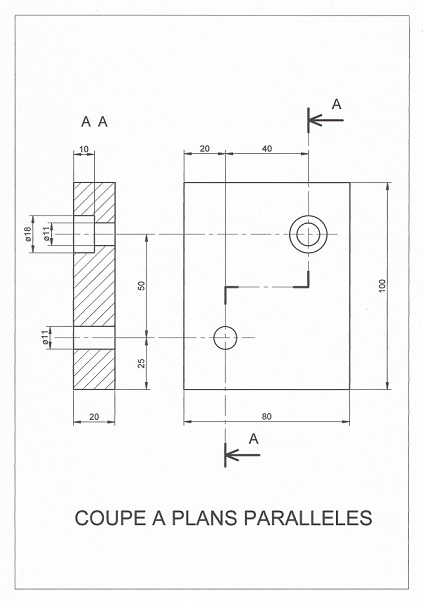

Ci dessus, le choix est fait d'une coupe à plans parallèles pour définir les trous dans une seule vue.

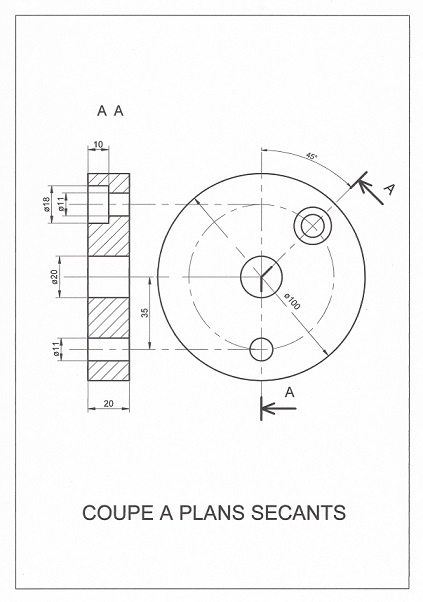

Ci dessus, le choix est fait d'une coupe à plans sécants pour définir les 4 trous dans une seule vue.
DANS CES EXEMPLES AUCUNE VUE ET AUCUNE COTE EST SURABONDANTE.
Dans le cas d'une cotation fonctionnelle celle ci sera différente.
Faire un clic gauche sur les photos pour faire apparaitre le fichier pdf correspondant
